本工程项目单机配电箱配备的是一台656KW柴油发电机组，15秒内应急自起动与市电进行切换，起电流保护作用。此方案单机配电箱元件即专门针对作为应急电源和备用照明电源的656KW广西顶博发电机组制造试运行而制订。

静音发变频电动机柜机柜变配电盘的能力： 1、合理有效的配置电。 2、不方便对电线的开关工作。 3、有较高的安全防御防御登级，能直观性 的体现线路的导通的情况。

项目名称：656KW柴油发动机发电量机柜单机配电箱主要元件明细清单
供电系统箱一般部件清单表格
编号	名称大全	材质规模	单位名称	数	设备厂家
1	塑壳负荷开关	NXM-1250S/3300 1250A	台	1	正泰
2	生产柴油发电机的组的传感器	HGM6110	只	1	众智
3	带发减速机带速调控器	C2002	只	1	孚创
4	整流交流电源包块	DC24V	只	1	众智
5	中小型两边按钮开关广西顶博发电机组制造	HH54P    DC24V	只	2	正泰
6	中型中央继电子产品	HH54P AC220V	只	1	正泰
7	急停接钮	LA37-11MZS红	只	1	国优
8	转钮	LA37-11X/2黑	只	1	国优
9	融断器	RT14-20/6A	套	5	正泰
10	主铜排	TMY-50*8	米	1.2	国优
11	零排	TMY-40*4	米	0.3	国优
12	辅材费		台	2	国优

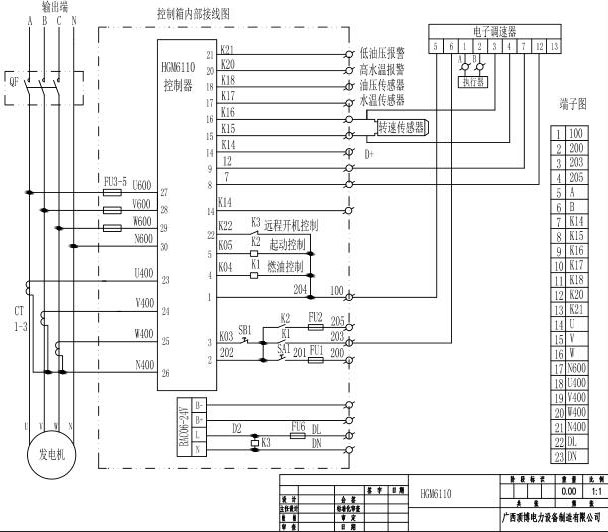

656KW广西顶博发电机组制造单机配电箱元件线路图

   以上656KW广西顶博发电机组制造单机配电箱主要元件线路图来由广西广西顶博发电机组制造顶博电力（//www.adminey.com）设计制作 ，顶博电力十多年老品牌企业，供应的广西顶博发电机组制造功率范围为功率为20kw-3000kw，康明斯、玉柴、沃尔沃、帕金斯、上柴、潍柴、奔驰、道依茨等各大品牌，产品出口东南亚、非洲、中东等地。适用于工矿企业、公路、铁路、房地产、酒店、学校、医院等各行业用户，是理想供电产品。热线：13667715899
