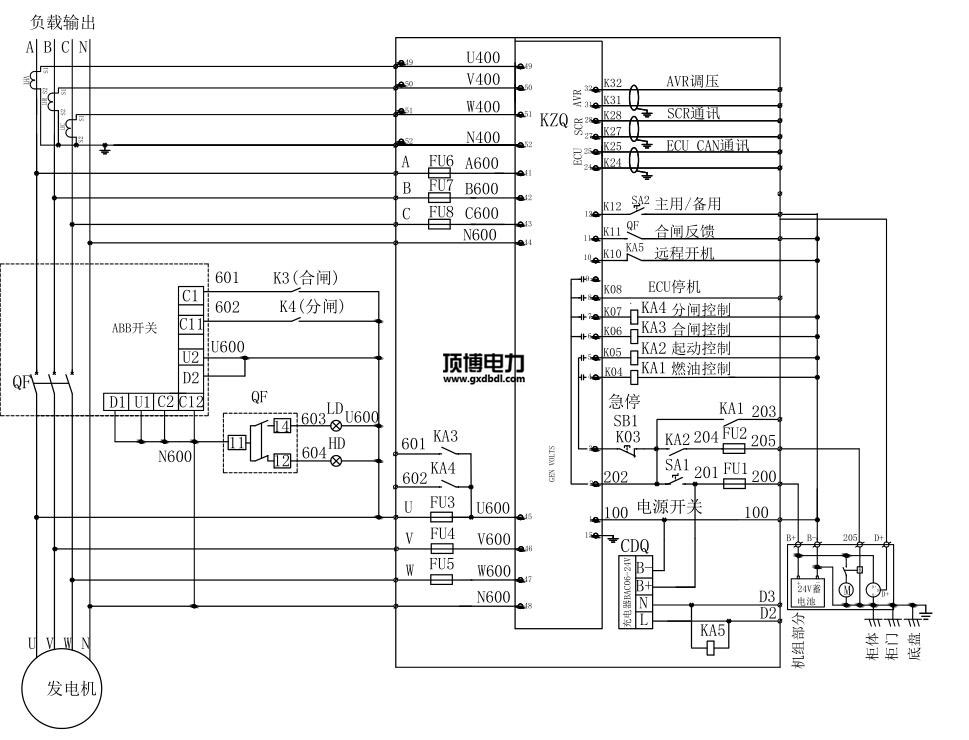

580KW重油带电站厂机并机柜路线图电气设备图的工作原理：由笔记本充电AC220V/DC24V，打造带电站厂机掌握器所要打出主机电源DC24V。带电站厂机启用后由KA5交流会220V两边继电打出1个启用信息。重油带电站厂机掌握器顺利通过信息电路把带电站厂机的电流值、工作电压，频繁，转数等带电站厂机的不同的参数表信息跟进到掌握器，由掌握器产生指令码。   当柴油机火力发三相异步电动机运行后，把电送进面板按钮触点开关柜尾端的主母排。掌握器经由软件实时监控达到了必要经济条件运行燃料掌握，再再启动掌握，经由DC24V继机械传输网络信号灯灯。火力发三相异步电动机掌握器经由交流电压降数据监测方案管理回路，数据监测方案到够满足高压高压运行交流电压降，掌握器经由KA3继机械传输送电网络信号灯灯，合上主面板按钮触点开关断路，高压高压送电后送电告诉灯亮。当掌握软件要有分闸的过程中，经由KA四分闸继机械传输分闸网络信号灯灯，主面板按钮触点开关高压高压分闸，高压高压分闸灯亮。

工程名称：两台580KW柴油发电机并在机柜主要元件配置清单
主旋转开关柜
顺序号	名号	款式标准	机关单位	数目	制造厂
1	全面、万能式层次结构漏电断路器	E1N 1250 D LI F F NST  4P	台	2	ABB
2	发电厂空气能热泵管理器	HGM9510	只	2	众智
3	整流电控制器	BAC06A	只	2	众智
4	中大型当中继电气	HH52P    DC24V	只	8	正泰
5	中型两边中间继电器元件	HH52P AC220V	只	2	正泰
6	熔丝器	RT14-20/6A	套	16	正泰
7	无线红绿灯	AD56-22DS/Y，G，R，~220V红2，绿2	只	4	国优
8	急停接钮	LA37-11MZS红1	只	2	国优
9	转钮	LA37-11X/2绿4	只	4	国优
10	主铜排	TMY-100*8	米	8	国优
11	主铜排	TMY-50*8	米	15.4	国优
12	等电位连接铜排	TMY-60*6	米	2	国优
13	耐压子	圆管，红颜色，M10	只	12	海坦
14	装修辅材		台	2	国优

广西顶博发电机组制造:580KW柴油发电机并机柜线路电气图高清

  作为专业的广西顶博发电机组制造方案解决专家，广西顶博电力这套两台580KW柴油发电机并在机柜配置方案为企业安全高效使用广西顶博发电机组制造得为解决，是我公司的技术工程师结合了企业用户具体情况，在对场地和设施都作了全面的考量后提出的。通过这套方案，两台580KW柴油发电机得到稳定、高效、安全的24小时不间断的动力支持，得为企业用户的认可。我公司是玉柴、康明斯、上柴、潍柴、沃尔沃等柴油发电机品牌授权的OEM配套厂家，每天会更新广西顶博发电机组制造维修保养等资讯，欢迎关注：//www.adminey.com
